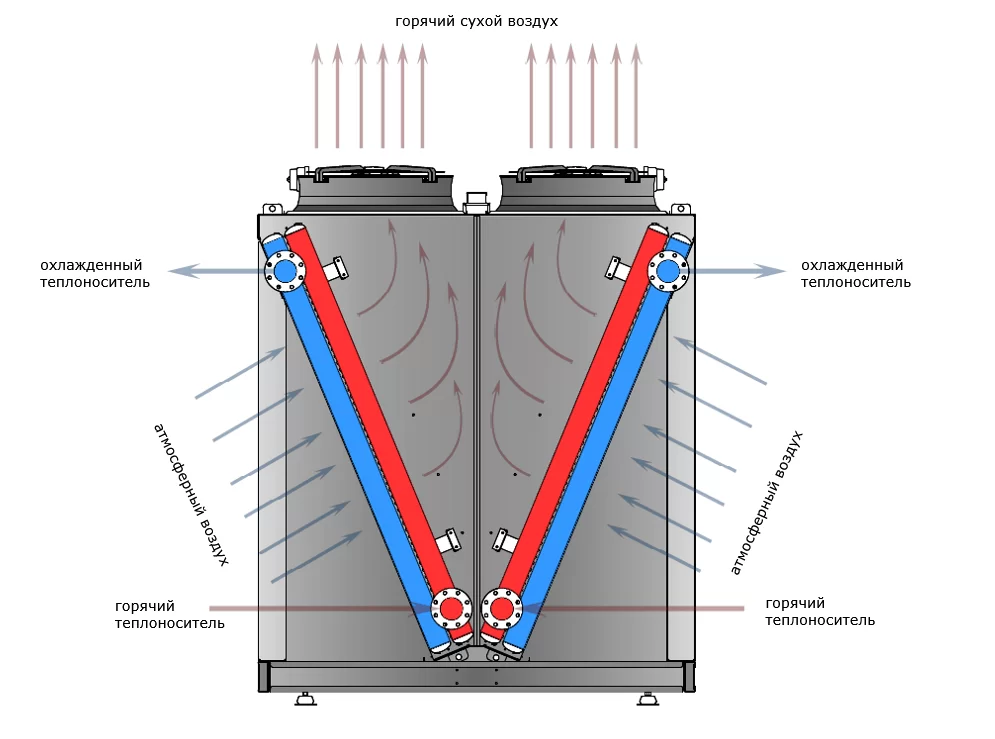

Kuru soğutucu, doğal soğuktan yararlanma prensibiyle çalışır. Su veya etilen/propilen glikol gibi soğutucu akışkan, düşük sıcaklıktaki atmosferik hava ile soğutulur. Hava, eksenel fanlar tarafından emilerek ısı eşanjöründen geçirilir. Soğutucu akışkan kapalı bir devrede dolaşır ve genellikle endüstriyel ekipmanların soğutulmasında kullanılır.

Kuru Soğutucu Ne Zaman Kullanılabilir?

1. Soğutucu suyun çıkış sıcaklığı, ortam sıcaklığından 3-6°C daha yüksekse. Aksi takdirde ısı transferi ve soğutma gerçekleşmez.

2. Soğutucu olarak etilen/propilen glikol kullanılıyorsa, kuru soğutucu kış aylarında da çalıştırılabilir.

3. Soğutucunun, ortamla temas etmeden kapalı bir devrede soğutulması gerekiyorsa.

Cihazın Teknik Özellikleri

Standart kuru soğutucu ekipman

Quru soyuducunun dizaynı üç əsas elementdən ibarətdir: kollektor, fanatlar və korpus olan istilik mübadiləsi qurğusu, bunun sayəsində hər şey vahid bir quruluşa birləşdirilir.

Standart bileşenler:

1. Isı değişim bloğu: Bu, bakır borular ve alüminyum lamellerden oluşan bir settir;

2. Ebm-papst veya Ziehl-Abegg’den eksenel fan seti;

3. Servis anahtarları seti;

4. Ekipman işletimi sırasında sıcaklık genleşmesini dengelemeye ve ısı değişim ünitesi ile gövde arasındaki yükü dağıtmaya olanak tanıyan

5. destek boru teknolojisi;

6. Manifold üzerindeki sensör için kol;

7. Galvanizli gövde.




Kuru soğutucuların montajı için ek seçenekler

Standart konfigürasyona ek olarak, cihazın servis ömrünü artırabilecek ilave seçenekler de mevcuttur.

1. Cihazın çalışmasını düzenlemek için Thermoflow şirketi, kontrol panellerinin montajını sunmaktadır:


   • Adım adım ayarlama;
   • Frekans ayarı;
   • Sinüs filtreleri ile tamamlanan frekans ayarı;
   • EC fanları için.

   Kontrol paneli, kısmi yük saatlerinde yükü tüm fanlar arasında dağıtarak fanların verimli çalışmasını sağlar.

   Çevre sıcaklığının soğutma için gerekli tasarım sıcaklığından yüksek olduğu durumlarda adyabatik sulama sistemleri kullanılabilir. Üç tür sulama vardır: Doğrudan sulama, Ecomash ve PED panelleri. Sulama sisteminin çalışma prensibi, ısı değiştiricisinin önünde suyun buharlaşmasına dayanır. Su püskürten nozullar sayesinde oluşan damlacıklardan bir sis meydana gelir.

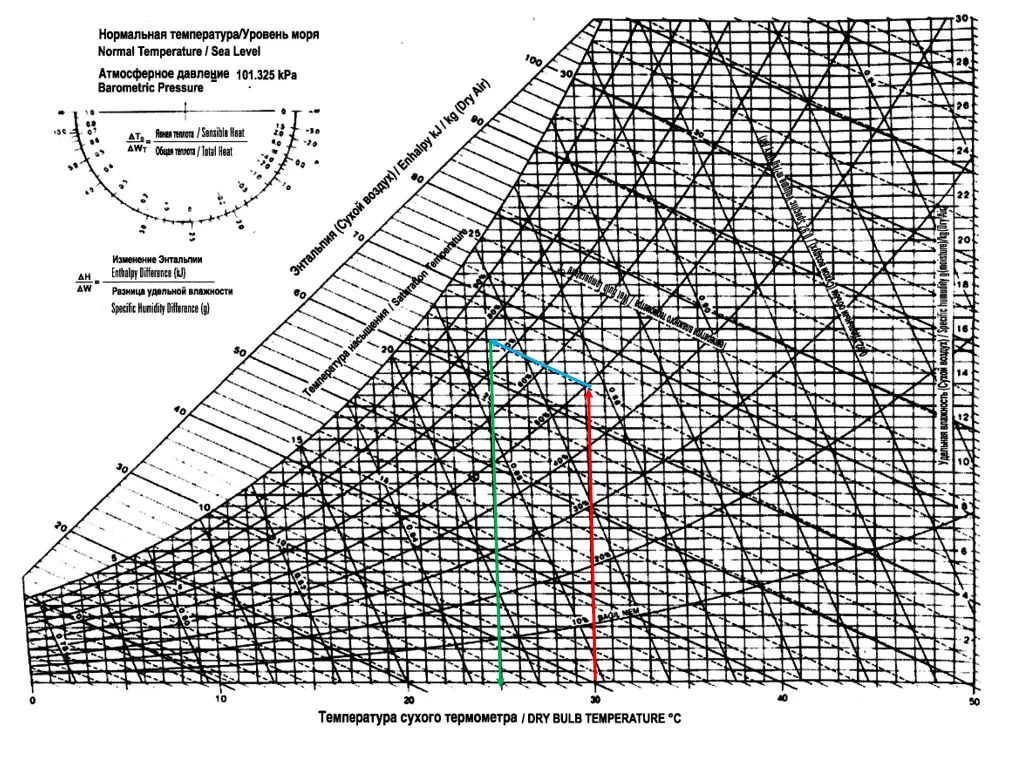

   Su ve havanın karşılıklı etkileşimi sonucu hava nem kazanır ve soğur. Örneğin, havanın sıcaklığı 30 °C ve bağıl nemi %50 olduğunda, adyabatik yöntem kullanılarak havayı %85’e kadar doyurarak 25 °C’ye ulaşabilirsiniz.

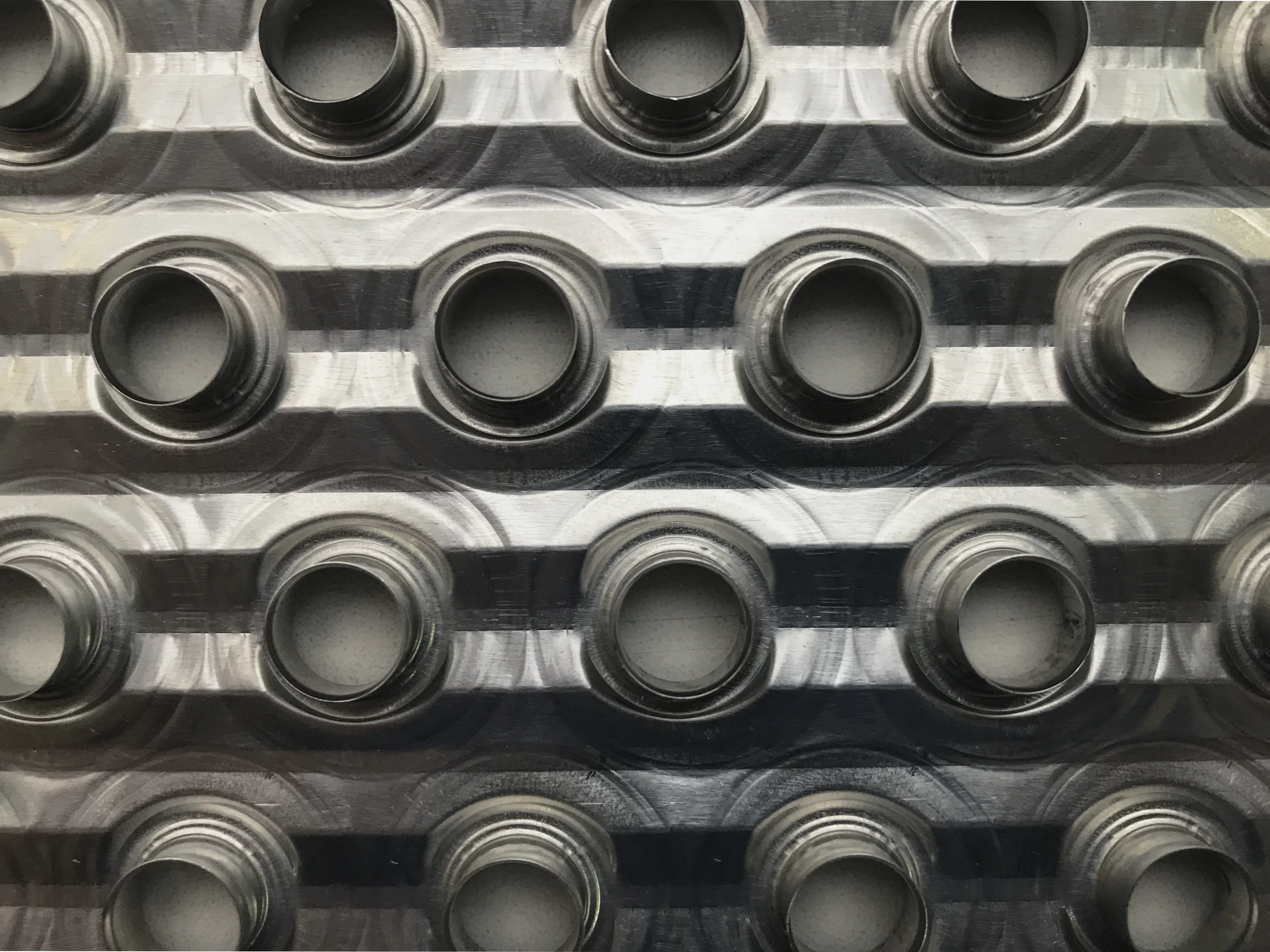

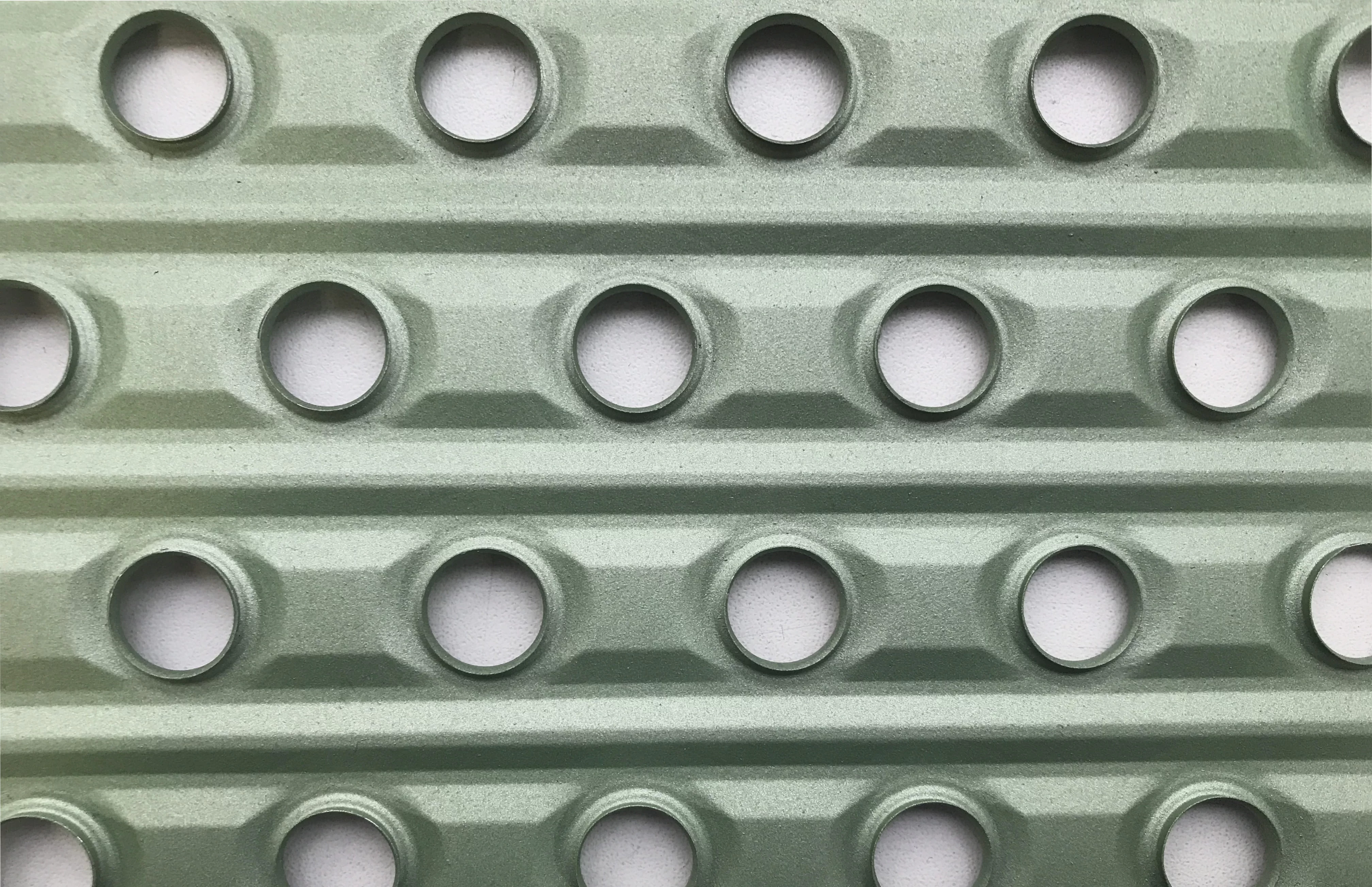

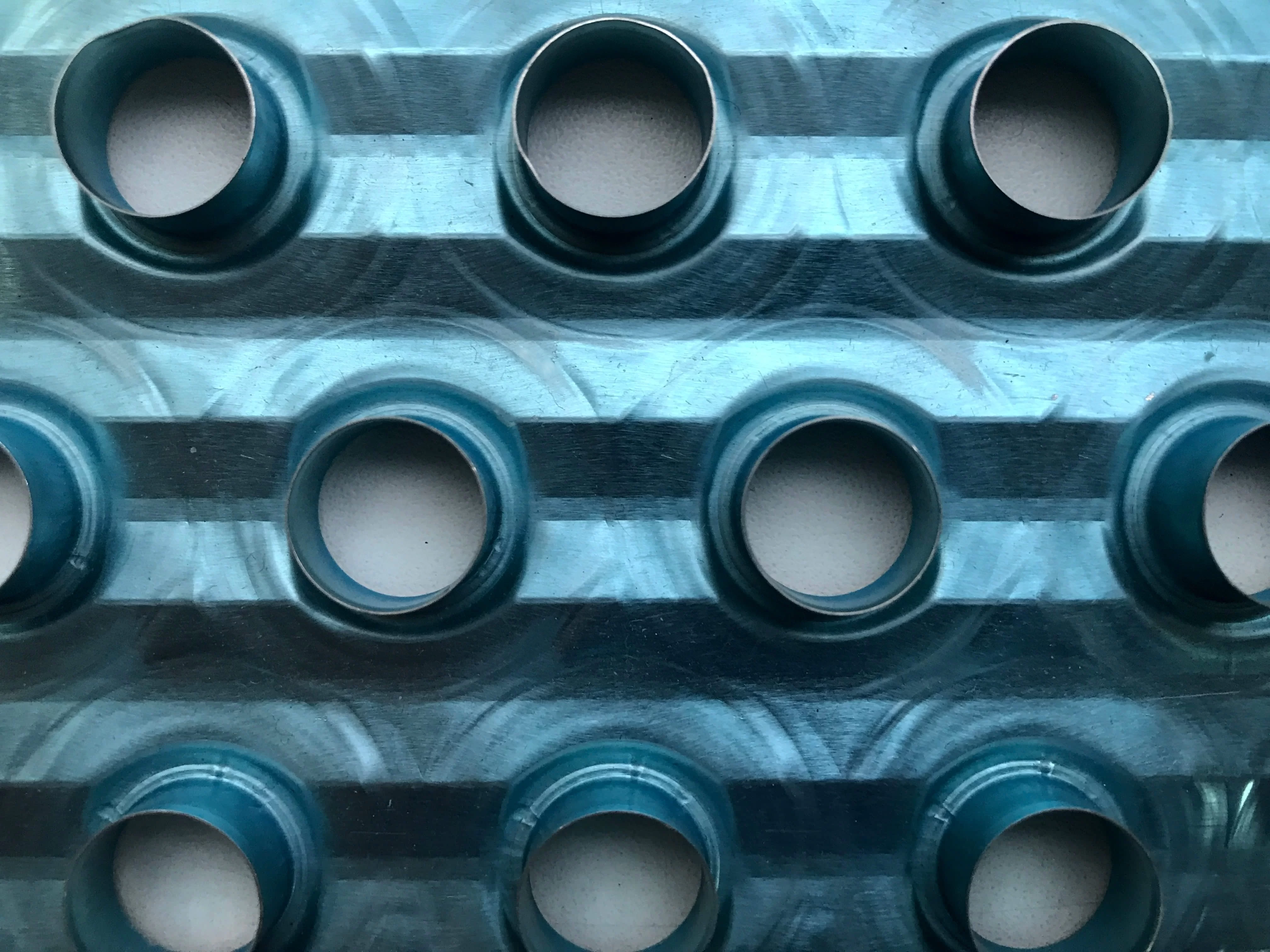

2. Püskürtme sistemli kuru soğutucularda korozyona karşı ek koruma olarak kaplanmış lameller kullanılabilir. Bu tür bir koruma için Thermoflow şirketi birkaç kaplama türü kullanmaktadır. Bunlar özellikleri ve elbette maliyetleri ile farklılık gösterir: Blygold, AlMg, epoksi kaplama.







3. Ayrıca, terminal kutusu, vibrasyon damperleri, pompa grubu sipariş edebilir veya EC fanlar takabilirsiniz.

4. Gerekirse, cihaz AISI 316 çelik borular ve AlMg3 alaşımı lamellerle üretilebilir.

5. Şirketimiz, uzun süreli işbirliği sonucunda test edilmiş partnerlerle birlikte tasarım çalışmalarını yürütmektedir.

6. Montaj ve devreye alma hizmetleri hem kendi ekibimizle hem de üçüncü taraf kuruluşların katılımıyla gerçekleştirilmektedir.

Kuru soğutucuların avantajları:

Bu tip cihazın birkaç avantajı vardır; en azından doğal soğuktan yararlanarak ihtiyaçlarınız için ücretsiz kullanım imkanı sağlar:

1. Ana avantaj, işletme sırasında tasarruf sağlamasıdır.

   Aşağıda, soğutucu yerine kuru soğutucu kullanılmasının teknik ve ekonomik açıdan uygunluğuna dair kısa bir örnek verilmiştir.

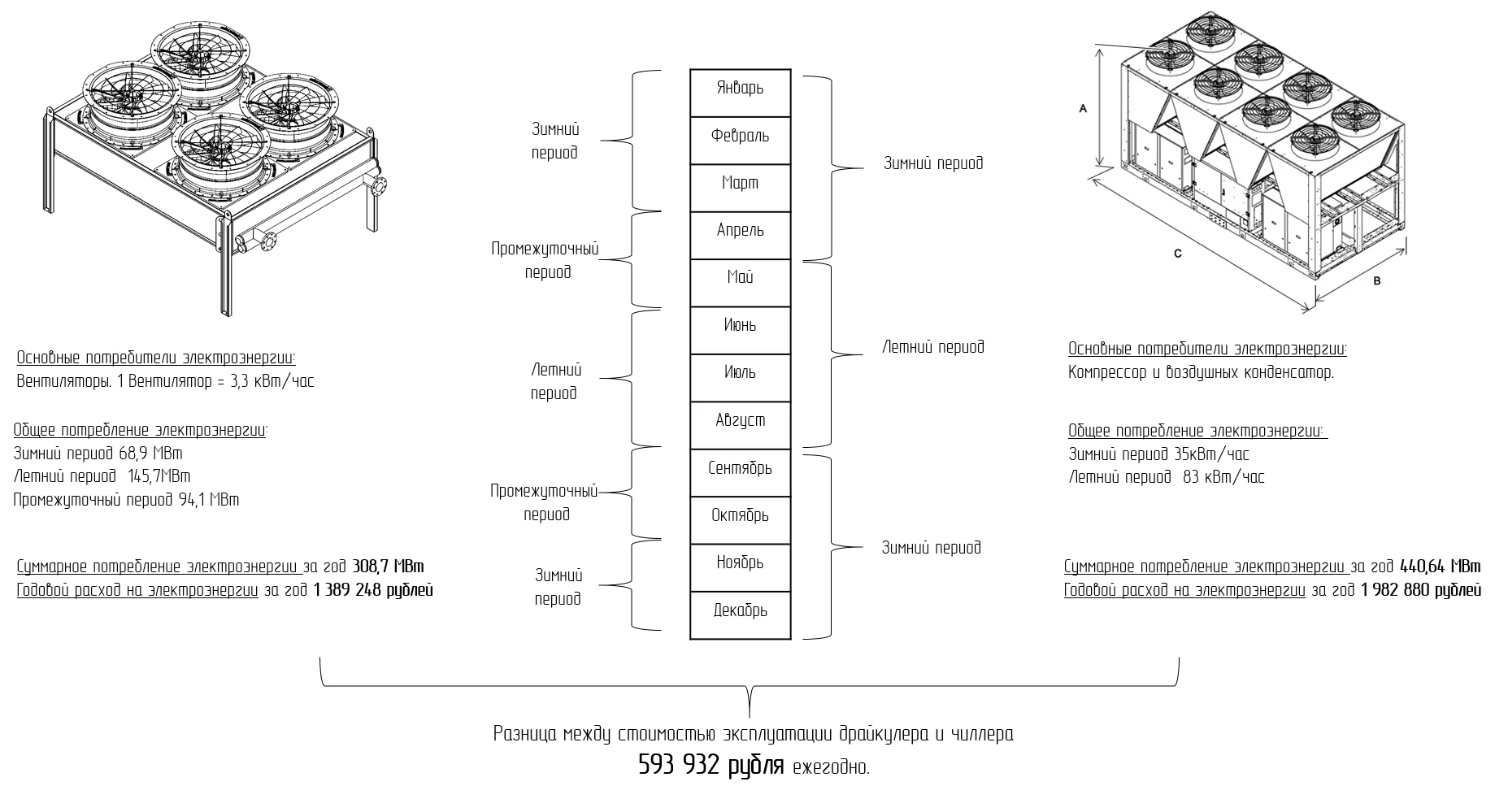

   Tesisin elektrik maliyeti 4,5 ruble/kWh olarak alınsın. Üretim tesisi, yıl boyunca soğutucu kullanmaktadır. Soğutucu bileşenlerinde iki elektrik tüketim kaynağı vardır: kompresör ve hava kondenseri. Toplam elektrik tüketimi kış (boşta) döneminde 35 kWh, yaz (yük altında) döneminde ise 83 kWh’dır. Kış modu 8 ay, yaz modu 4 ay olarak kabul edildiğinde, yıllık toplam elektrik tüketimi 440,64 MWh olur. Böylece soğutucu için yıllık elektrik maliyeti 1.982.880 rubleye eşittir.

   Kuru soğutucunun çalışmasında yalnızca tüketiciler fanlardır. Bir fan saatte 3,3 kW tüketir. Soğutucu ve soğutma kulesinin adil karşılaştırması için 20 fan kullanılır. Kuru soğutucunun çalışma dönemi üç aşamaya ayrılır: kış, yaz ve ara dönem. Moskova bölgesi için kış dönemi 174 gün (sıcaklık 6 °C’nin altında), yaz dönemi 92 gün (sıcaklık 16 °C’nin üstünde) ve ara dönem 99 gündür (sıcaklık 6–16 °C arası). Çevre koşullarına bağlı olarak fanların yükü değişir. Kış döneminde 5 fan, ara dönemde 12 fan ve yaz döneminde 20 fanın çalıştığı varsayılmaktadır. Bu durumda yıllık toplam elektrik tüketimi 308,72 MWh olur. Kuru soğutucu için yıllık elektrik maliyeti 1.389.248 rubleye eşittir.

   Böylece, kuru soğutucu ile soğutucunun işletme maliyeti arasındaki fark yılda 593.932 ruble olmaktadır. Mevcut soğutucunun değiştirilmesi veya kuru soğutucu satın alınması arasında seçim yaparken, kuru soğutucunun geri ödeme süresinin 3 yıl olacağını göz önünde bulundurmak gerekir.

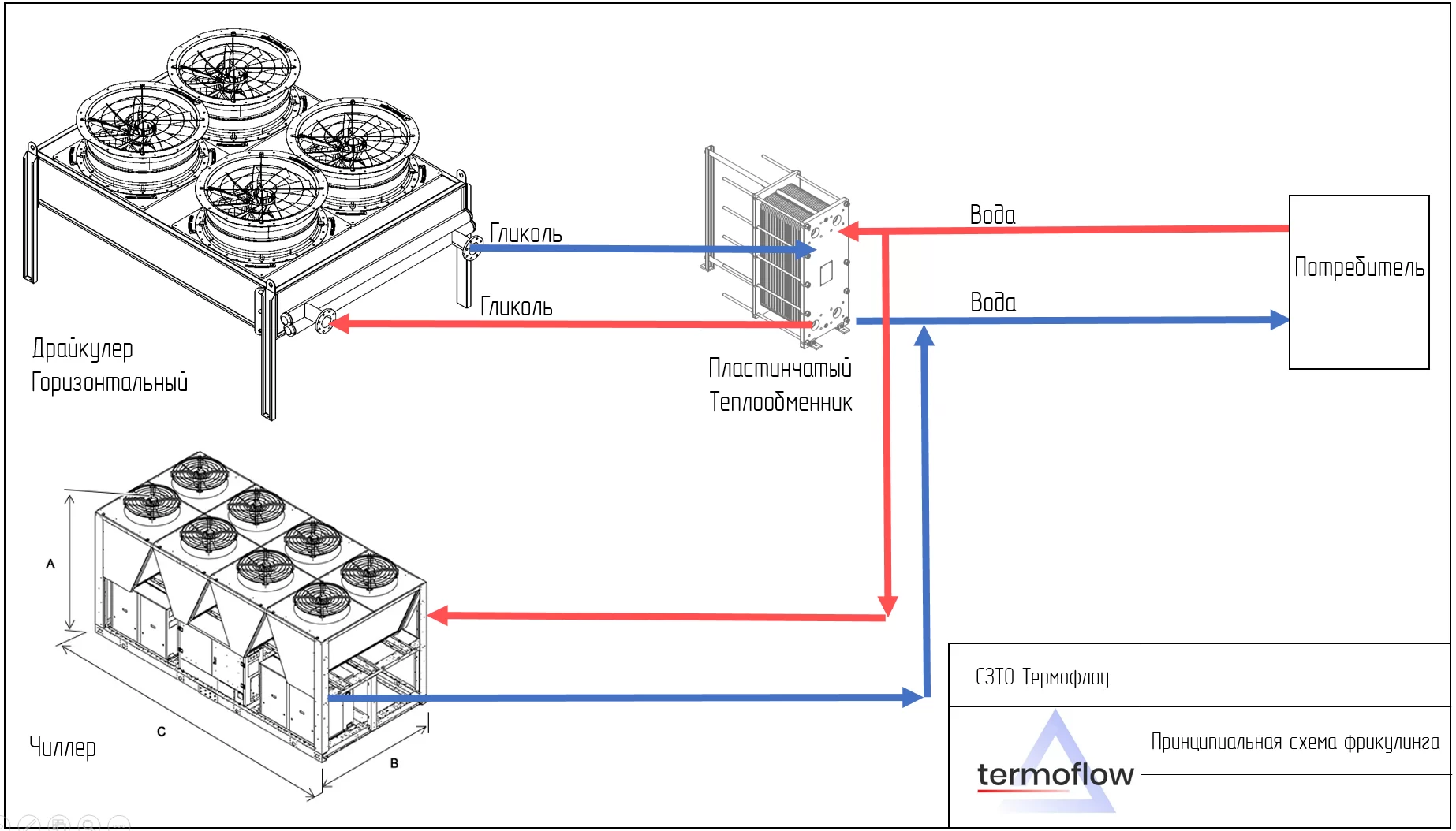

   Maksimum tasarruf, hava soğutucuları ile soğutucuların birlikte kullanılmasıyla elde edilir. Bu sistem “serbest soğutma” olarak adlandırılır. Serbest soğutma prensibi, soğutucunun yazın, kuru soğutucunun ise kış ve ara dönemlerde çalışması esasına dayanır. Soğutucu yıl boyunca çalıştırıldığında, elektrik tüketimi yazın soğutucu, kışın ise kuru soğutucu çalıştığından birkaç kat daha fazla olur.




2. Cihazın pratik olarak hareketli parçası neredeyse hiç olmadığı için bakım gereksinimi minimumdur.

3. Sistem devresi kapalıdır, yani soğutma suyunun kirlenmesi veya buharlaşması söz konusu değildir.

Kuru soğutucuların dezavantajları

Ana ve tek dezavantaj, gereken çıkış soğutma sıcaklığı çevre sıcaklığının altına düştüğünde kullanılamamasıdır. Adyabatik soğutma bu sorunu birkaç derece (5–6 °C) kadar çözebilir. Örneğin, çevre sıcaklığı 25 °C iken suyu 25 °C’den 20 °C’ye soğutmak gerekiyorsa, 15 °C’nin altındaki sıcaklıklarda kuru soğutucuya geçiş yaparak bir soğutucu veya serbest soğutma sistemi kullanmak daha uygundur.

Kuru soğutucu nasıl seçilir:

Ekipman seçimi için öncelikle gerekli verilerin belirlenmesi gerekir:

Gerekli soğutma kulesi kapasitesi formülle hesaplanır:

 Q=G∙C _p ∙(t _out -t _in )

Q – istilik axını, yəni ətraf mühitə buraxılmalı olan istilik miqdarı, kVt

t _in - Teknolojik süreçten kuru soğutucuya girişte soğutucu sıcaklığı, °C

t _out - Soğutma kulesi çıkışında teknolojik süreç için soğutma suyunun sıcaklığı, °C

G - Soğutma suyunun kütle akışı, kg/saat

C _p - Orta sıcaklıkta soğutma suyunun ısı kapasitesi, kJ/kg·K

Soğutucu türü: etilen/propilen glikol, su.

Çevre sıcaklığı: cihazın kurulumu için SNiP’e uygun olarak veya müşterinin tavsiyesine göre belirlenir.
